谁能帮我进入阿省焊工行业?

欢喜来登 · 发表于 2014-1-5 21:00

各位前辈好,我目前在多伦多做焊工(薄板焊),已经取得STICK和FLUXCORE全位置CWB证书,想来阿省进工厂,但英语不太好,一直在犹豫是不是要过来,大家能帮忙出出主意吗?

黄盖 · 发表于 2014-1-6 12:01

要人帮忙最好留个电话。？

欢喜来登 · 发表于 2014-1-6 21:31

谢谢黄盖的提醒,我的电话:647-922-0977
爱城看来是真有爱啊,我现在还在安省,原来是计划开春过来的,因为目前工作肯定不好找,只是想先了解情况,还请各位前辈多多指点.

jason8jason · 发表于 2014-1-8 21:52

欢喜来登发表于 2014-1-6 21:31 ) N6 s6 j$ X/ H
谢谢黄盖的提醒,我的电话:647-922-09775 s+ f! y6 a8 }- ^
爱城看来是真有爱啊,我现在还在安省,原来是计划开春过来的,因为目前 ...

给你回复的大哥是pipe fitter啊, 跟他学学比焊工好多了。要是你有cwb的stick 和 fluxcore在这有cwb认证的厂可能收你，到工会也行（ 41快多，但工作不多）。

感谢上帝 · 发表于 2014-1-9 19:17

欢喜来登 · 发表于 2014-1-10 08:13

jason8jason 发表于 2014-1-8 21:52
0 Y* S3 x* ]/ [6 k' `给你回复的大哥是pipe fitter啊, 跟他学学比焊工好多了。要是你有cwb的stick 和 fluxcore在这有cwb ...

谢谢兄台,黄盖兄的那个职业对我来说有点难度,语言是个大问题,另外我目前还没红印,正式的加国经验只有一年多,国内也有几个月学徒经历,技术没问题,考证时老师对我评价非常高,但实践经验是短板,因此对工资要求到不高,能在阿省立足就行,你的熟练工证下来了吧?

jason8jason · 发表于 2014-1-10 18:32

本帖最后由 jason8jason 于 2014-1-10 18:40 编辑

欢喜来登发表于 2014-1-10 08:13 9 G- Y1 X$ }' g9 n) H
谢谢兄台,黄盖兄的那个职业对我来说有点难度,语言是个大问题,另外我目前还没红印,正式的加国经验只有一年 ...

3天前在我刚进的公司来了3个韩国人。今天问其中的一个：你来这公司前在什么地方干过啊？反应就是鸡和鸭讲，反复说了几回他一点都不明白我说什么

。我就过去和他今天合作的人（蓝眼睛的）聊，问他会韩语不，但人家就会英文

看他们这2天合作没什么问题不得不服2个不说同样的语言都可一起工作 .。后来他拉了另外一个韩国人过来当翻译

人家就是 no english 。

3个韩国人就1个会说英文，其他2个都在韩国 samsung 干10几年焊工，刚来加拿大3个月。看来技术过硬也是有机会的。
“短板” 是什么？是不是CWB考试用的coupon?
你有你焊接过的图片？发点看看。现在这公司（是API 公司不需要CWB) 下个星期开晚班（hour pay 和福利都不错）。

欢喜来登 · 发表于 2014-1-11 17:29

jason8jason 发表于 2014-1-10 18:32
6 }( ^7 ~! F0 d, \8 ^' }3天前在我刚进的公司来了3个韩国人。今天问其中的一个：你来这公司前在什么地方干过啊？反应就 ...

谢谢JASON,短板是我的弱项,因为我实践经验不足,但技术是强化训练出来的,因此手上功夫和实际经验有点不一致,我在考试培训时,当时的老师都说相当不错,但事实上我做焊工还只有二年,而且干的活都比较简单,尤其是现在公司就几样产品,用模具一夹几下就焊好了,根本就谈不上FIT了,甚至于我连图都不会看,原来是计划五月后来爱城的,因此这段时间在练英语,看来识图得马上提到议事日程了.
晚班是我的最爱,我现在的公司也是晚班,太适合我了,甚至于夜班我都能接受的.
今天其实在加班,我是打算照一下的,但今天焊的是TIG产品,那个估计你那儿不大用的,是薄板TIG,丝都不用填,周一我找个机会用MIG焊了后传上来,不过我那儿没有STICK和FCAW,而且废料桶里面也没有厚材料,可能不大能看出水平的.
太谢谢您的信息了.

欢喜来登 · 发表于 2014-1-14 10:03

jason8jason 发表于 2014-1-10 18:32
0 y2 O2 Z4 p; a# p7 y, m: D+ d3天前在我刚进的公司来了3个韩国人。今天问其中的一个：你来这公司前在什么地方干过啊？反应就 ...

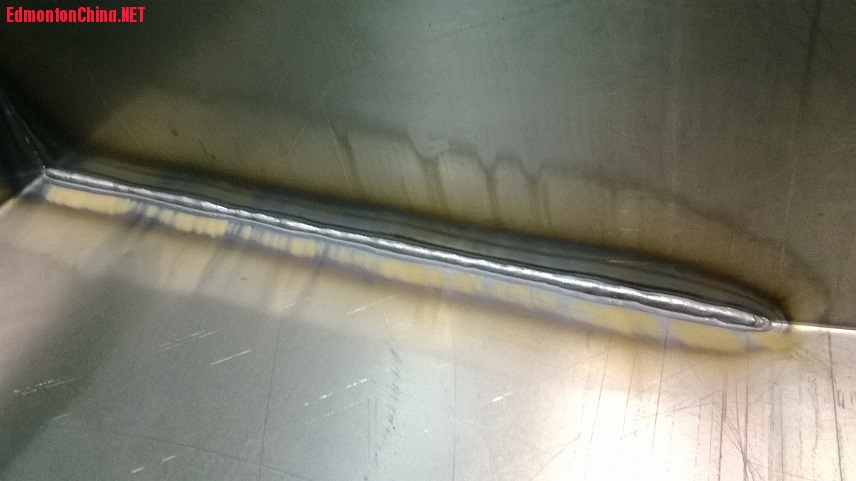

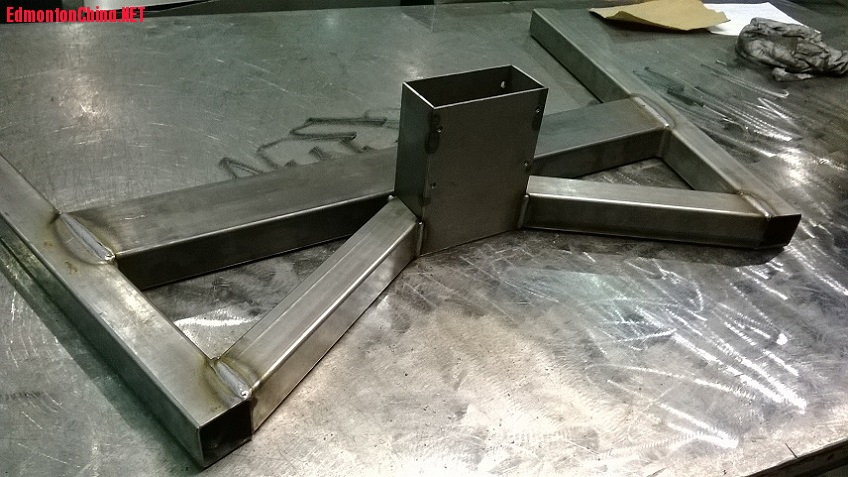

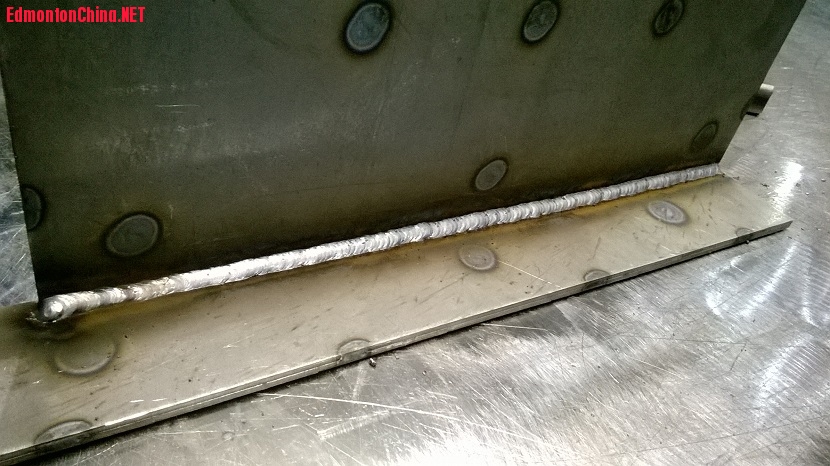

这是昨天焊的几个图片请几位给予指正。

欢喜来登 · 发表于 2014-1-14 21:15

jason8jason 发表于 2014-1-10 18:32 & W3 h7 M5 t1 v" j# N2 E2 V9 @
3天前在我刚进的公司来了3个韩国人。今天问其中的一个：你来这公司前在什么地方干过啊？反应就 ...

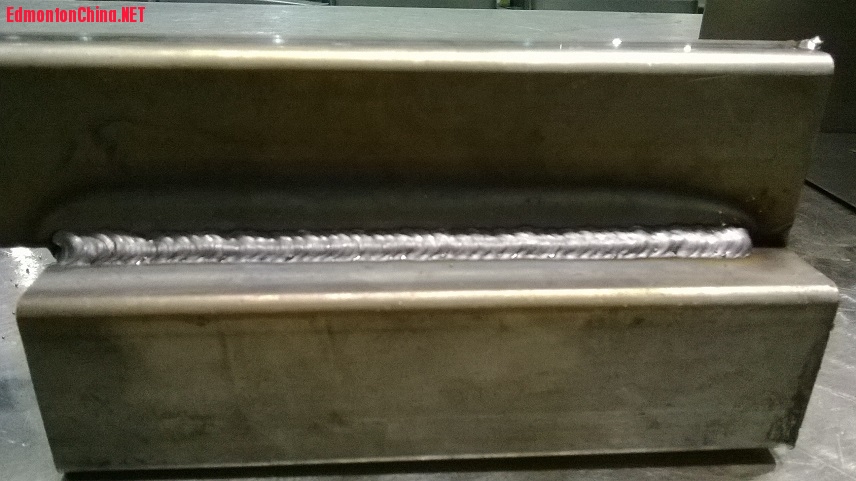

平时基本不焊向上立焊和仰焊,差不多都忘了怎么焊了,加之昨天那台机子有点问题,送丝速度不太好调,今天换了台机子,继续发图请指点.

jason8jason · 发表于 2014-1-14 21:40

本帖最后由 jason8jason 于 2014-1-14 22:06 编辑

欢喜来登发表于 2014-1-14 10:03
# m* O5 w9 \0 \4 c- ?这是昨天焊的几个图片请几位给予指正。

请问你焊的MIG是用二氧化碳做保护气体？    （（感觉就学校才用二氧化碳（便宜），在工厂一般都用75%亚气和 25%的二氧化碳的混合气体））。请问你的STICK和FLUXCORE全位置CWB证书都是焊的什么材料啊，虽然CWB的比熟练工的容易多了，但要求蛮高的，咬边< 1/16 ”  ，焊高〈 3/32” ，和后面要做弯压测试有一点问题都过不了关，  MIG是所有常用的焊里面最容易的。  看图片不怎理想啊，也可能你的焊件小把图片放大，所以也把不怎明显的不足也放大了。说的不对的地方请见晾！

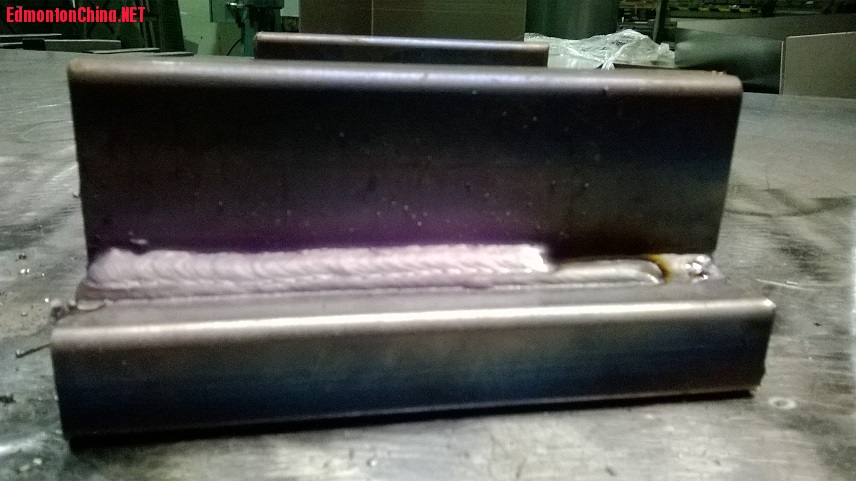

第一张图：你焊是从左到右，开始的2/3  焊枪的角度有问题和移动的速度太慢-------cold lap 后面的1/3 ok
在第2张开始1/3 ok, 后面枪的角度明显上移和移动的速度不稳定。  收尾时你该转个小圈或者一个u    回收或者一个小停顿就更好。

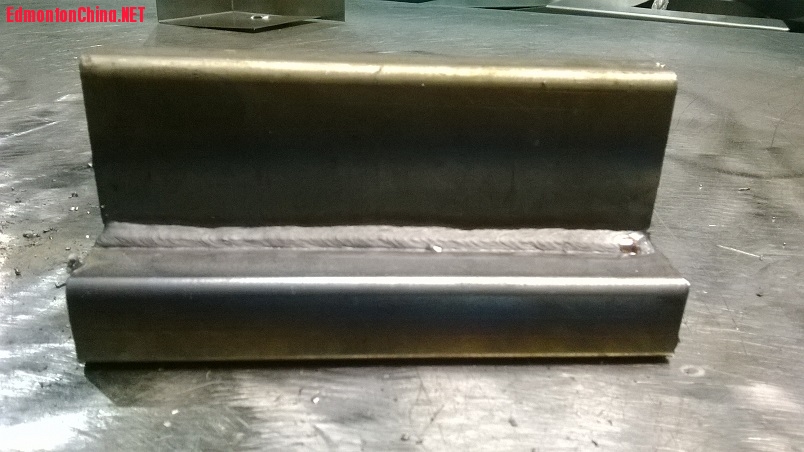

  第3张：  ok

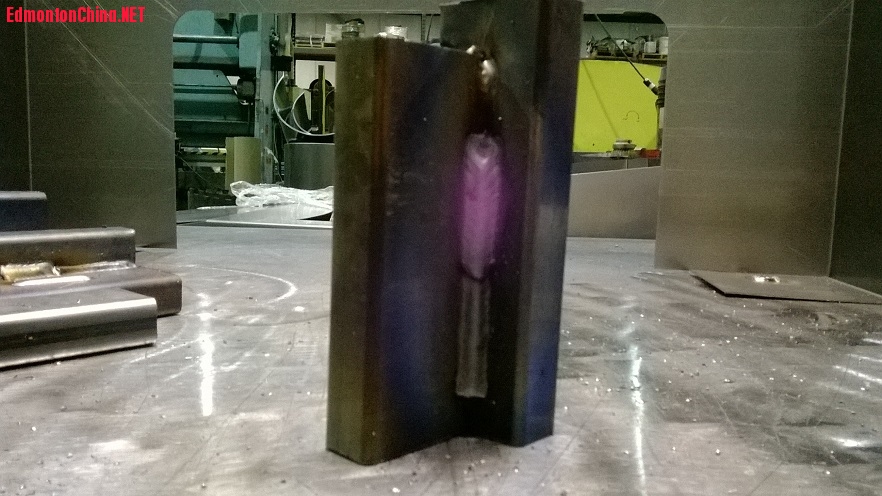

  MIG向上立角焊：  感觉你是直接向上焊的，明显向上移动速度过慢，你应该向2边作之字型或者半月型或者反半月型向上移动。（MIG除了在学校我从来没有向上焊，MIG没渣没必要向上焊）

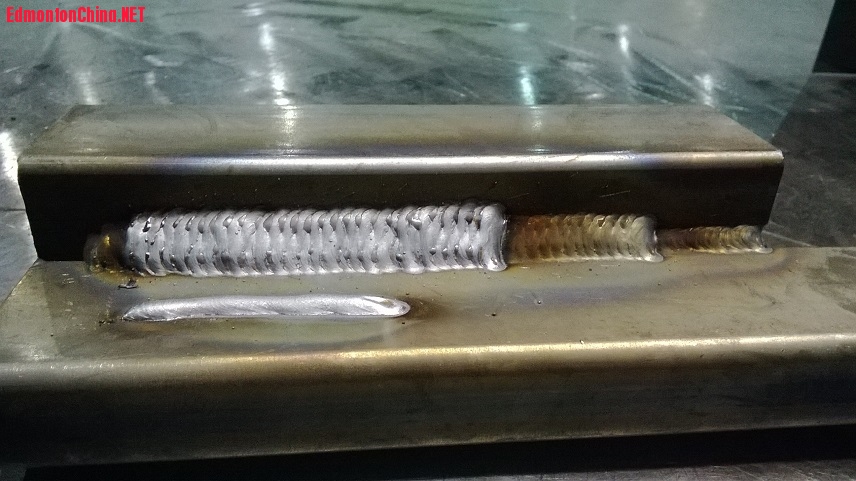

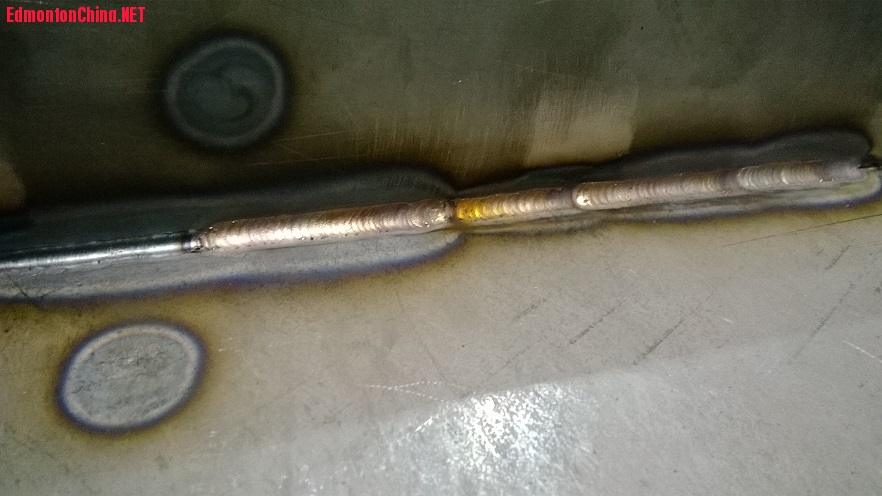

  氩弧后二保焊：这我不太懂是什么焊，不好意思，因为我在中国没学过焊接都是在这学的所以有的中文意思转不过来。感觉这焊的电流不够。

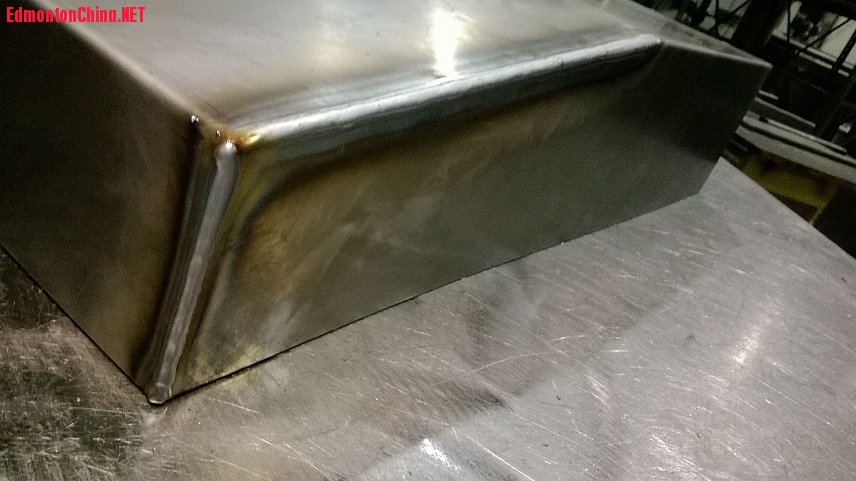

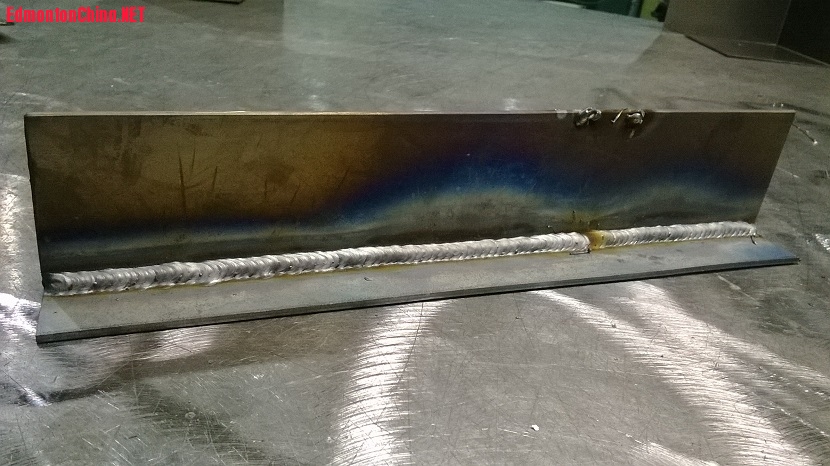

3/32板子工件MIG平焊及向下立焊：焊的蛮好，但感觉电流大了点。
看来你要找对方法多练点 http://www.youtube.com/watch?v=w4RrDeUKcH4  在网上找了视频给你参考参考，希望对你有帮助。

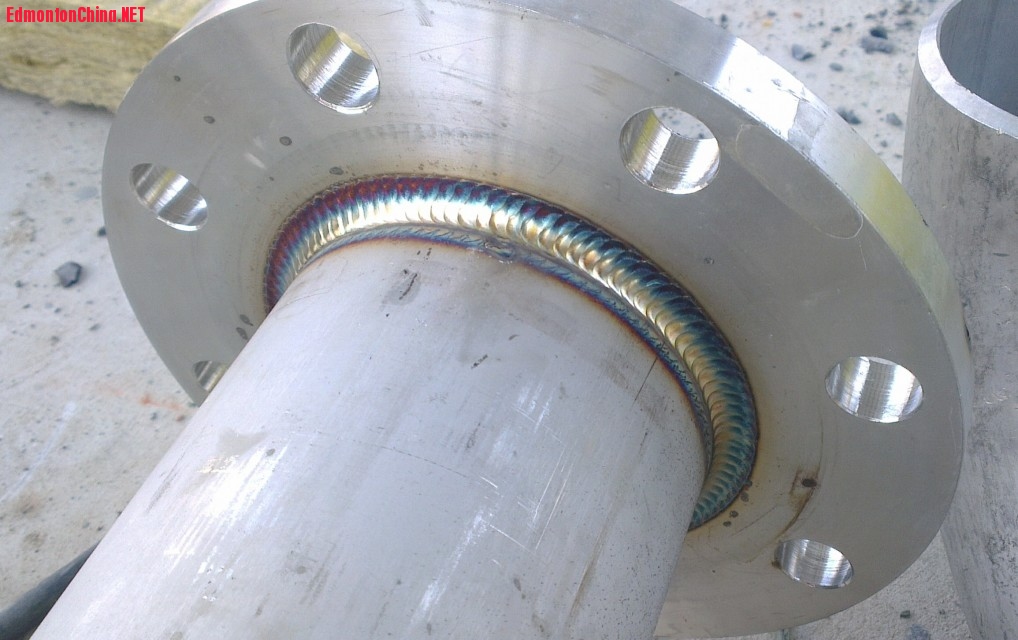

C:\Users\TestUser\Pictures\iphone5 TIG 摇摆焊（可惜这不是我焊的，我没怎焊过TIG ，其他焊的照片都不知道跑那去了，拿个朋友的照片来顶顶吧

）

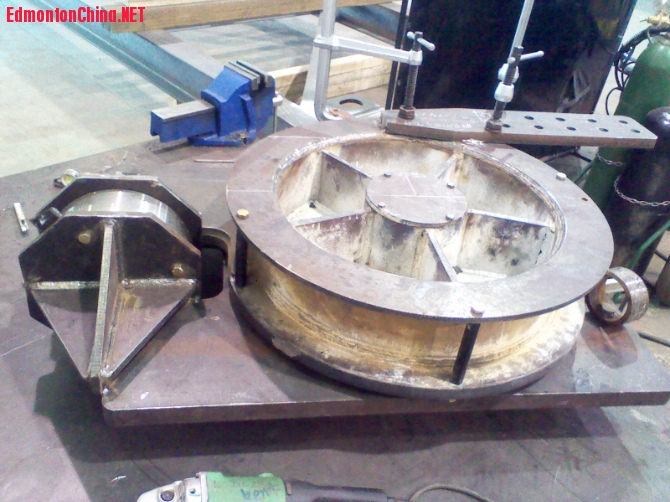

C:\Users\TestUser\Pictures\iphone5 油塔的deadline anchor. 这是我在3年前做的这图片这还没干好，装好和焊好的图片不见了。

。就是我在那时是第一年的学徒，我拿完工后deadline anchor图片和图纸（现在那图纸还在我手上）基本拿到别的公司面试，马上可答复可上班

，这是我以前用的面试技巧，现在没必要了。希望对你有用。

jason8jason · 发表于 2014-1-14 21:43

本帖最后由 jason8jason 于 2014-1-14 22:04 编辑

欢喜来登发表于 2014-1-14 21:15 5 l B$ |8 N+ w G- m0 o! J" F/ b
平时基本不焊向上立焊和仰焊,差不多都忘了怎么焊了,加之昨天那台机子有点问题,送丝速度不太好调,今天换了 ...

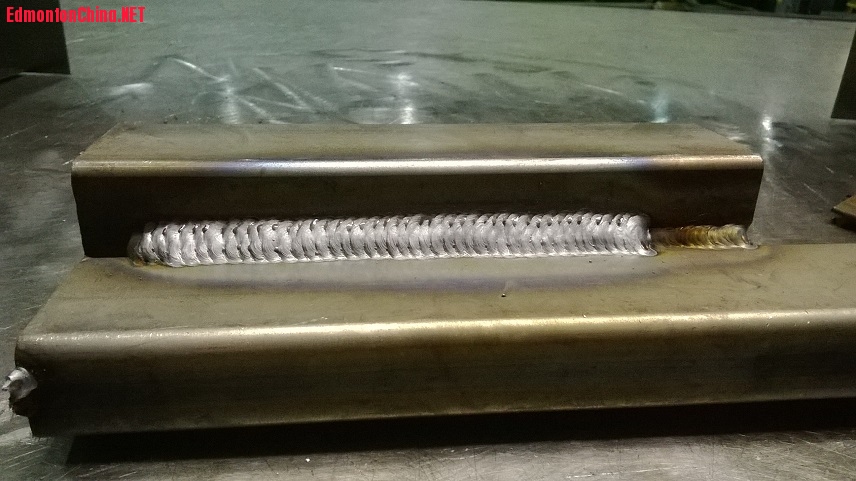

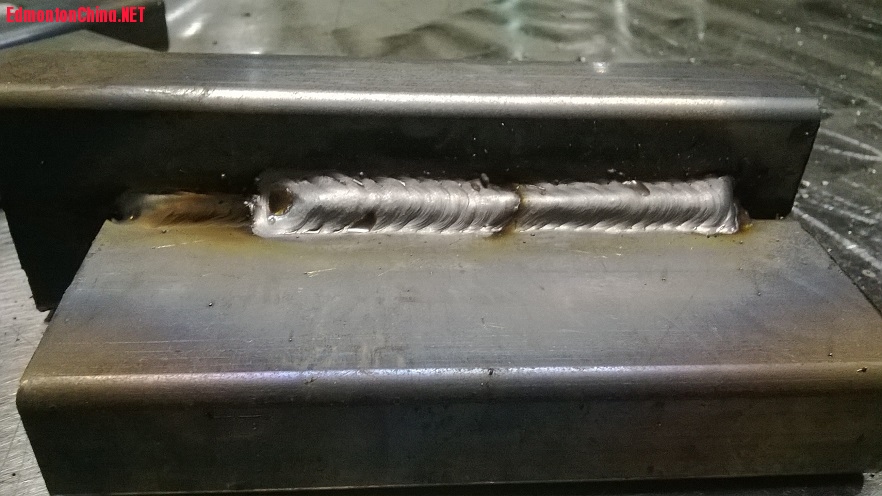

刚看到你那摇摆的MIG，蛮漂亮的。

看以前那照片真感觉你CWB的牌有问题啊

欢喜来登 · 发表于 2014-1-15 05:06

本帖最后由欢喜来登于 2014-1-15 06:03 编辑

jason8jason 发表于 2014-1-14 21:40
- W# @8 \: U+ N+ o0 t请问你焊的MIG是用二氧化碳做保护气体？（（感觉就学校才用二氧化碳（便宜），在工厂一般都用75% ...

还真没注意是啥气，上面写的是8C,CWB考试用的是碳钢,MIG证我两年前就考完了,但STICK和FLUXCORE是13年下半年才陆续考到的,中间隔了差不多两年,说来真有的寒心,我当时就学了个MIG证,然后根本找不到工作,我也知道STICK是基础,但学费太贵舍不得,正好这期间生了个孩子后把老婆孩子都送回国内,在国内半年间在锅炉厂系统学习了几种焊接方法,然后在一个压力容器厂做了几个月学徒,相比之下TIG是我比较拿手的活,全位置包括打底都能操作,厚板薄板和管子都练过的,但摇把焊不出图片那个水平.证没问题的,呵呵,我的水平在培训学校的老师眼中基本是所有毕业生中顶尖类的,虽然这话可能是鼓励成分居多,但也与我实际投入不无关系,在国内时的老师也是全国有名的.

我现在工作场所主要焊1/16左右的材料,焊接要求差不多就是焊稳别掉下,只要不烧穿就行,大部分工件焊后都要打磨.工作确实很轻松,我从2013年4月返回加拿大后就进到这个厂工作一直做下午班,白天时就去参加培训考证,因为国内学习期间仰焊立焊学的也不多,因此也花了不少时间和精力,还多亏这个下午班了,也是打算考完证后奔阿省的.这个工厂确实是我的大救星,当时我虽然水平不差但没经验,面试时居然让我焊穿了,但经理还是让我留了下来,可能这也与我同意上下午班有关系,因为全公司除了我没人愿意上下午班的.我也是这个公司唯一一个不会说英语的人,差不多也是历史以来第一个中国人,但随后我的工作让大家满意,经理甚至于组建了五个人的中国团队,我的工资也在八个月内涨了三次,其中两次是主动给我涨的.

角焊焊接时很难有一段焊接距离超过2英寸的,因此焊长一点就出各种毛病,焊接时我自己心里都没什么底,有时也担心这段怕是有点问题,一分神就表现在焊缝上了,这儿找个废料练都不容易,毕竟是做贼,而且除了管子差不多没有厚一点的料,练了后的处理还是个大问题,要隐藏起来并不容易.那个TIG焊的是一个工件,1/8板子,工件要求是MIG角焊, 我先用TIG焊了一段没填丝的和几段填丝接头的,然后还得用MIG盖住,因此填丝时我也特意薄点,电流确实小了,是我立焊后调过来时没调准.

我们这个公司立焊全是向下焊的,平焊也是向左焊的,横焊和仰焊干脆就没有,但我知道阿省都是FLUXCORE,因此这几段也是尽量按FLUXCORE的焊法,当然,我一直以来就很少焊FLUXCORE,就连考试四个证也只练了六个小时.对我来说,平时习惯了小电流短距离焊接,焊厚板还需要几天适应.

我的弱点主要是看图上,因为我的技术是速成的,基础也不是学工科的,虽然干了两年了但基本还是生产线焊工,就象你的第二个图吧,考试要求是不是要焊筋板和法栏?如果是,那对第一年学徒要求可不低啊.而且法栏对我来说练都不容易,移位会有点难度,虽然我知道技巧但没经验,面试时可能会失败.看来进阿省的难度我可能估计不足,还请前辈多指点弥经.

欢喜来登 · 发表于 2014-1-15 21:06

对了,差点忘了,这此特别向JASON表示感谢!

jason8jason · 发表于 2014-1-16 00:08

欢喜来登发表于 2014-1-15 05:06
[) R; ?% ]2 B* d. M还真没注意是啥气，上面写的是8C,CWB考试用的是碳钢,MIG证我两年前就考完了,但STICK和FLUXCORE是13年下 ...

说实在话，你那比我第一年的好多了。这里的熟练工的考试用的铁板和cwb的一样，不同的是cwb后面有板另外一个是空的（ 2个铁板间1/8“的缝除了向上焊用TIG，其他的都用E6010单面焊2面成型，其他PASS用E7018补上，要求和CWB差不了多）
第2个图是一个油塔很重要的部件，是FITTER的工作根本不是学徒的工作（，，，，，在完工时给API的检查人员看到正着，到办公室查到我是学徒，给主管下令以后不可碰油塔的CROWN和重要部件。正好有以前的主管打电话给我有其他2个工作的选择，所以，，，）。其实看图纸很容易，我没上学前也是看看图纸想想要是自己怎能干的好，不懂看看别人的工作（问别人感觉一般都不想教的），不懂的回家找找书看，一年都懂的差不多了。
那焊法栏和管道是B牌高压焊工的工作，按规定就是Journeyman牌也有点低不可焊。那图是tig焊工比b牌要求还高点要在有了b牌的基础上才可去考TIG。没有B牌是不可能有这样的测试的。
要是你真的可通过CWB的测试，在亚省找工作一点不难。我有CWB的牌，其实CWB的用处不大，Journeyman的牌也不怎样，太低。

欢喜来登 · 发表于 2014-1-16 21:25

jason8jason 发表于 2014-1-16 00:08
( ~2 {, u+ {6 q$ R% \说实在话，你那比我第一年的好多了。这里的熟练工的考试用的铁板和cwb的一样，不同的是cwb后面有板另外 ...

非常感谢JASON详细的解答.在JASON的帮助下,这个帖子对很多准备或是正在学习焊工的朋友都有很大的帮助,也会让大家感觉到这碗饭真没那么容易吃的,无论如何,如果长时期找不到专业工作,转入这行也是个不错的选择,如果碰上JASON等很多愿意帮助别人的同胞,会少走很多弯路.

不过JASON,我又得麻烦你了,你说的单面焊双面成形就是考B牌的内容吧？6010打底是多粗的焊条?是连弧焊还是断弧焊?(可能没在国内学过不一定了解断弧焊,百科解释如下:又称反复熄弧法，是利用电弧引燃和熄灭控制熔池的温度，来控制熔池的形状和位置实现焊接。常用于单面焊双面成型操作的打底焊，或间隙比较大时。)如果是断弧,效果不易控制,容易出缺陷的,如果是连弧,要学出来不容易啊,尤其是加国,光学这个怕是学费上万了吧?你过了吗?
你说的向上焊用TIG,是指仰焊时用TIG打底吧,立焊是否也是TIG打底?
你说的那个摇把焊是TIG焊工,TIG焊工比B牌还要高级,就是说这类焊工主要就是TIG活,管道打底,全部摇把,对吗?摇出那个水平不容易啊,到哪儿能学到这方面的技术?感觉这边学东西不容易哦.
我也知道我离这步还早得很,但还是想多了解这方面的知识,以免到有资格考试时被动.主要是英语不好,不然早就想走学徒这条路了,我也知道我这种初级焊工也有生存空间,就是担心英语在阿省寸步难行,实在是差得很,我也知道要学,但学的效果不行,基础有点差,而且现在要学的东西不少,焊接方面需要学的可能比英语更多更迫切.

jason8jason · 发表于 2014-1-16 22:51

不用感谢，我一点也不吃亏，举手之劳。比我懂这的，干的更好的人很多，我也是无聊打发时间而已。
单面焊双面成形在熟练工和b牌的考试中都是打root的，journeyman root 的要求比 B 牌低很多，Journeyman要求和cwb没差多少。 B牌是不可以有任何缺陷（咬边，气洞，不焊透。。。等等）还有ROOT和外面的最后一层焊的高度不可以高过3/32“，管道上的4个焊点不可以超过1/2”，然后是2G 和5G Root(全部要1/8“ E6010），，，要求有很多  你可到网上去查。 ROOT这是不可以断弧焊的，全部要连弧。现在B牌的课程是80小时 2100快，B牌考试260多。
TIG 牌是用在高压焊上才要B牌，一般的结构不需要。到那学TIG我现在还不知道，下个星期我问问以前学校的老师。
  英文不是不能交流就没什么问题了。工作方面的英文很快就掌握，没什么难的。焊方面多练就行，也不难。
  今天我和主管聊天，我说你就有CWB的牌  焊的不错

他说可接受啊，要是有兴趣的你可发个简历过来啊。

欢喜来登 · 发表于 2014-1-17 21:02

jason8jason 发表于 2014-1-16 22:51 3 q3 D4 V/ m, j$ n7 I6 t
不用感谢，我一点也不吃亏，举手之劳。比我懂这的，干的更好的人很多，我也是无聊打发时间而已。
. O6 M5 |' E3 C3 w9 ~. S% Y单面焊双 ...

太感谢了!也太激动了,梦中的爱城,等着我!
马上开始准备简历，开启真正的焊接生涯．

lovecar · 发表于 2014-1-19 19:06

本帖最后由 lovecar 于 2014-1-19 19:17 编辑

jason8jason 发表于 2014-1-16 22:51 : A1 A. ^+ v7 t( \! D( U: X
不用感谢，我一点也不吃亏，举手之劳。比我懂这的，干的更好的人很多，我也是无聊打发时间而已。
; R- x* [; V9 I9 `$ h0 |单面焊双 ...

你好：jason 我现在edmonton工作，我也是从多伦多过来的。已经给你发了私信，请查收。

fwcz1 · 发表于 2014-1-20 08:22

顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶

fwcz1 · 发表于 2014-1-20 08:23

帮你顶个顶顶顶顶

fwcz1 · 发表于 2014-1-20 08:23

顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶顶

账号		自动登录	找回密码
密码			注册

[求职信息] 谁能帮我进入阿省焊工行业?

浏览过的版块
